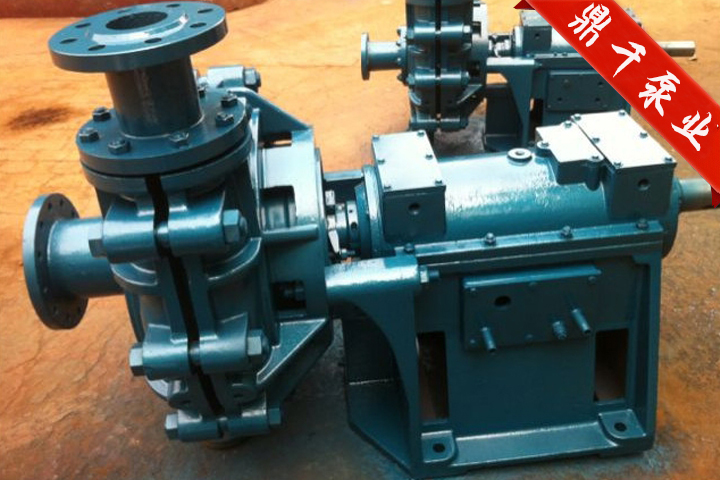

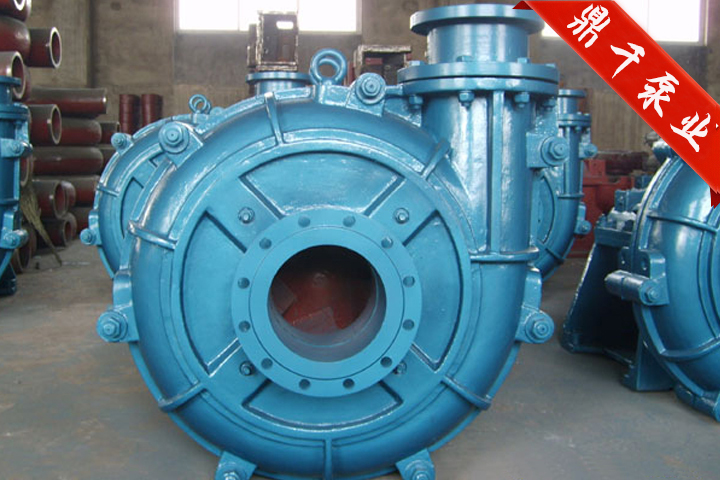

ZGB(P)型渣浆泵为卧式、单级、单吸、悬臂离心式渣浆泵。该泵具有结构合理,效率高,运行可靠和维护维修方面等特点。可广泛用于电力、冶金、矿山、煤炭、建材、化工等工业部门输送含有腐蚀性固体颗粒的渣浆,例如电厂灰渣的输送等。 在允许的工作压力范围内可以多级串联使用。该泵允许*大工作压力不超过3.6MPa。
*、ZGB渣浆泵产品概述:
ZGB系列高效耐磨是单级单吸、轴向吸入悬臂卧式离心泵,渣浆泵可广泛用于冶金、矿山、电力、煤矿、水利、化工、轻工、石油等部门输送含有大量固体物料的磨蚀性或腐蚀性浆体。并特别适合输送电厂灰。
ZGB渣浆泵型号意义:100ZGB--B(P3)
ZGB--渣浆泵系列代号,Z渣浆泵,G高扬程, 100--排出口直径(mm)
二、ZGB渣浆泵结构特点
ZGB渣浆泵,除泵头部分(包括前后泵壳、蜗壳、前后护板、叶轮等)结构不同外,其余部分结构相似,采用同*系列的传动部分,下面按泵头部分,轴封部分及传动部分,分别叙述其结构特点。
1、ZGB渣浆泵轴封部分:轴封有三种形式,副叶轮轴封及填料轴封,机械密封。
(1)机械密封:对于不适于以上两种轴封的工况下,采用机械密封,减少轴封部分的维修次数.
(2)填料轴封:填料轴封结构简单,维修方便,需使用轴封水,对于不适于用副叶轮轴封的工况及泵吸上使用工况可采用填料轴封。
(3)副叶轮轴封:在泵进口正压力值不大于泵出口压力值的10%时的单级泵或多级串联第三级泵,可以采用副叶轮轴封,副叶轮轴封具有不稀释矿浆,密封效果好等*点。
2、ZGB渣浆泵泵头部分:ZGB型系列渣浆泵为双泵壳结构,即前泵壳、后泵壳和带有可更换的过流部分(包括叶轮、蜗壳、前护板、后护板)。前后泵壳根据工作压力,采用灰铸铁或球墨铸铁制造,垂直中开,用螺栓连接,后泵壳有止口与托架用螺栓连接,渣浆泵的吐出口可按八个角度旋转安装,叶轮前后盖板带有背叶片以减少泄漏,提高泵的寿命及效率。各型泵进口均为水平方向,从传动方向看泵为顺时旋转。
3、传动部分:ZGB渣浆泵均采用同*系列的传动,包括托架和轴承组件,泵轴直径大,刚性好,悬臂短,在恶劣的工况下不会弯曲和振动,轴承选用单列圆锥滚子轴承及深沟球轴承,组合使用能够承受泵的*大轴向及径向载荷,轴承采用稀油润滑,轴承体两端有密封端盖,能有效防止矿浆等污物进入轴承,ZGB渣浆泵在轴承体设有两个胶管接头,可与水源接通,对轴承室进行冷却,因此可在较高的环境温度下工作,保证轴承安全运行,具有较高的寿命.
